洁净车间技术解决方案-光学微电子净化工程

时间:2020-12-31 14:26:53

      光学微电子净化工程之定义为将一定空间范围内之空气中的微尘粒子、有害空气、细菌等之污染物排除,并将室内之温湿度、洁净度、室内压力、气流速度与气流分布、噪音震动及照明、静电控制在某一需求范围内,而所给于特别设计之密闭空间。

光学微电子净化工程亦名无尘室或清净室,已是半导体、液晶制造、光学制造、线路板制造和生物化学、医药、食品制造等行业不可或缺的重要设施。近几年来,由于技术之创新发展,对于产品的高精度化、细小型化之需求更为迫切,如超大型积体电路之研究制造。


光学微电子净化工程一般包括:

1、 洁净生产区

2、 洁净辅助间(包括人员净化用房、物料净化用室和部分生活用室等)

3、 管理区(包括办公、值班、管理和休息)

4、 设备区(包括净化空调系统应用、电气用房、高纯水和高纯气用房、冷热设备用房)

光学微电子净化工程需要材料

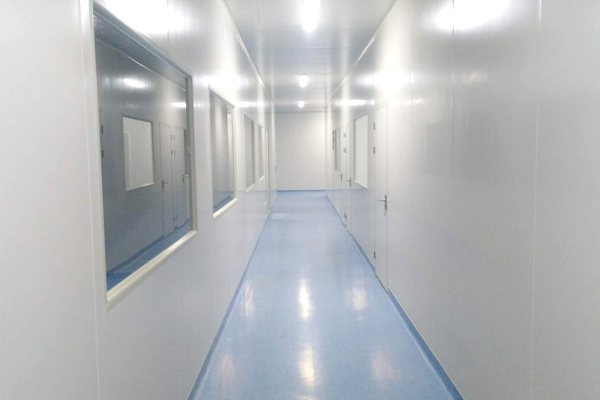

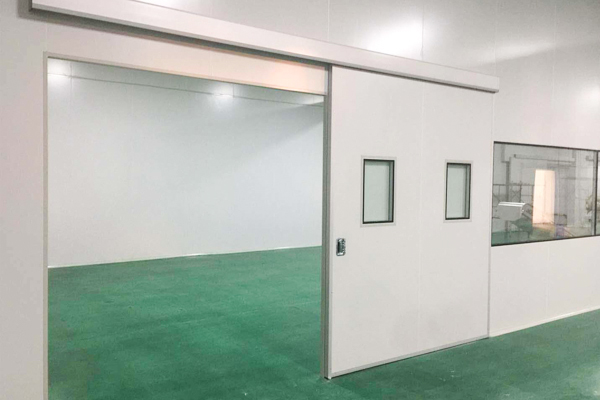

1. 净化厂房墙、顶板材一般多采用50mm厚的夹芯彩钢板制造,其特点为美观、刚性强。圆弧墙 角、门、窗框等一般采用专用氧化铝型材制造。

2.地面可采用环氧自流坪地坪或耐磨塑料地板,有防静电要求的,可选用防静电型。

3.送回风管道用热渡锌板制成,贴净化保温效果好的阻燃型PF发泡塑胶板。

4.送风口用不锈钢框架,美观清洁,冲孔网板用烤漆铝板,不生锈不粘尘,宜清洁。


光学微电子净化工程解决方案:

净化工程的设计过程中,应加强对光学微电子行业净化工程设计方案分析了解,根据该工程是新建工程或者是旧厂房改造工程,并结合其具体的生产工艺、生产流程等要求确定其需要的洁净度、温湿度。再根据该工程的具体情况,同时还要考虑到生产厂家的经济承受能力,综合各种因素来确定采用何种净化方案,这样才可设计出一个能满足甲方生产使用要求、工程造价合理、经济节能实用的方案。
