无尘车间是怎样布局的

时间:2021-01-15 09:00:00

         一个无尘车间,要根据出产流程设定相应的功用间,一起考虑人流物流的走向和作业效率。在平面计划初步断定的基础上,再断定洁净区与非洁净区,洁净区的洁净等级。然后断定相应的换气次数或是截面风速。然后安置送回风口,规划洁净送风机组(大小,方位,风机空调选型等),规划送回新风管道等。

无尘车间的平面布局

    无尘车间一般包括无尘区、准无尘区和辅佐区三部分。无尘车间的平面安置能够有以下几种方法:

    外廊盘绕式:外廊能够有窗和无窗,兼作观赏和放置一些设备用,有的在外廊内设直勤采暖。外窗有必要是双层密封窗。

    内廊式:无尘车间设在外围,而走廊设在内部,这种走廊的无尘度等级一般都较高,乃至和无尘车间同级。

    两头式:无尘区设在一边,另一边设准无尘和辅佐用房。

    中间式:为了节省用地、缩短管线,能够无尘区为中点,上下左右被各种辅佐用房和荫蔽管道的空间包围起来,这种方法避开室外气候对无尘区的影响,削减了冷热能耗,利于节能。

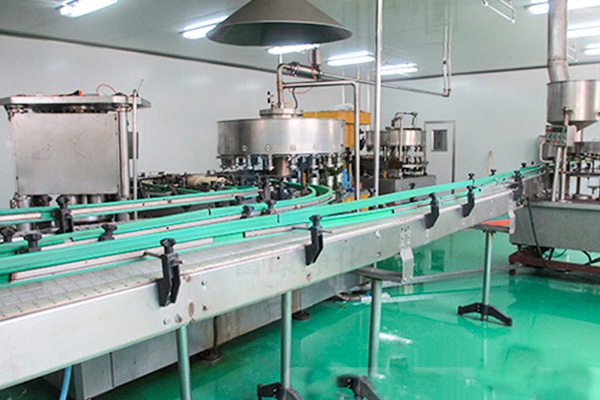

食品饮料净化车间


人员净化道路

   为了在操作中尽量削减人活动发生的污染,人员在进入无尘区之前,有必要替换无尘服并洗手、消毒、过风淋。这些措施即;人员净化。

    人员净化用房中替换无尘服的房间应予送风,并对进口侧等其他房间坚持正压,对厕所、淋浴坚持少量正压,而厕所、淋浴应坚持负压。

物料净化道路

    各种物件在送入无尘区前有必要通过净化处理,简称;物净。

    物料净化道路与人净道路应分隔,如果物料与人员只能在同一处进入无尘车间,也有必要分门而入,物料先通过粗净化处理。

    关于出产流水线不强的场合在物料道路中点可设中转库。

    如果出产流水线很强,则选用直通式物料道路,有时还需求在直通道路中间设屡次净化、传递设备。

    在体系规划上,物净用房的粗净化和精净化阶段由于会吹落很多生微粒,所以相对无尘区应坚持负压或零压,如果污染危险性大则对进口方向也要坚持负压。

食品饮料净化车间


管线组织

    无尘车间的管线十分复杂,所以对这些管线均选用隐蔽组织方法。详细隐蔽组织方法有以下几种。

(1)技能夹层

    a、顶部技能夹层。在这种夹层内一般因送、回风管的断面大,故作为夹层内首要考虑的目标。一般将其组织在夹层的上方,其下组织电气管线。当这种夹层的底板可接受必定分量时,能够在上面设置过滤器及排风设备等。

    b、房间技能夹层。这种方法和顶部夹层比较,能够削减夹层的布线与高度,能够省去回风管道返回上夹层所需的技能夹道。夹道内还可设回风机动力设备配电等,某层无尘车间的上夹道能够兼做上一层的下夹道。

(2)技能夹道(墙)

    上下夹层内的水平管线一般都要转向为竖向管线,这此竖向管线地点的荫蔽空间即技能夹道。技能夹道还能够放置不宜在无尘车间内的一些辅佐设备,乃至还能够作为一般回风管道或静压箱,有的可安设光管型散热器。

    这类技能夹道(墙)由于大多选用轻质间隔,所以当工艺调整时,可方便地进行调整。

技能竖井

    如果说技能夹道(墙)往往不越层,则需求越层时即用技能竖井,而且常常作为修建结构的一部分。

    由于技能竖井把各层勾结起来,为了防火,内部管线安装完成后,要在层间用耐火不低于楼板的资料关闭,检修作业分层进行,检修门有必要设防火门。

    不管技能夹层、技能夹道还是技能竖井,当直接兼作风道时,其内外表有必要按无尘车间的内外表的要求处理。

机房方位

    空调机房接近要求送风量大的无尘车间,力求风管的线路短。但从避免噪声和振动来说又要求把无尘车间与机房隔开。

食品饮料净化车间


分散

    由于无尘车间是密闭性很强的修建,其安 全分散成为十分重要和突出的问题,和净化空调体系设置也有密切关系。一般应留意以下几点:

    (1)每一出产层防火区或无尘区至少设2个安 全出口,只要面积小于50㎡,人员少于5人时,可答应只设一个安 全出口。

    (2)进口不应作分散出口。由于道路往往迂回曲折,一旦焰火迷漫,要求人员很快跑到室外是很困难的事。

    (3)吹淋室不能作为一般收支通道,由于这种门常为两扇联锁或主动,一旦呈现毛病,十分影响分散,所以一般均在吹淋室设旁通门,作业人员多于5人时有必要设此门。平常作业人员出无尘车间时不应走吹淋室而应走旁通门。

    (4)无尘区内各无尘车间的门,考虑到保持室内压力情况的需求,其开设方向要朝向压力大的房间,由于要靠压力把门压紧,这明显和安 全分散的要求相反。为了考虑平常无尘和紧迫分散时的两方面要求,规则无尘区和非无尘区之间的门、无尘区与室外的门作为安 全分散门对待,其敞开方向一概朝向分散方向,当然,单设的安 全门也是如此。
